Nama merek:	SJK
Nomor Model:	SiT8209AC-23-25E-156.000000T
MOQ:	100 PCS
Harga:	negotiable
Rincian kemasan:	3Kpcs/Gulungan atau 1Kpcs/Gulungan
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

SGS, RoHS, REACH

Model:

Serial SJK8209 Osilator MEMS Frekuensi Tinggi Berkinerja Tinggi

Rentang frekuensi:

80-220MHz

Jenis output:

Kompatibel dengan LVCMOS/LVTTL

Stabilitas Frekuensi:

±10 ppm

Ukuran:

2.0x1.6, 2.5x2.0, 3.2x2.5, 5.0x3.2, 7.0x5.0 mm

Aplikasi:

SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, video, nirkabel

Aktifkan Fungsi:

Ya.

Tegangan suplai:

1.8V / 2.5V/2.8V/3.3V

Arus suplai:

1.5 μA

Beban keluaran:

15 pF

Jenis Paket:

SOT23-5

Jangkauan suhu operasi:

-40°C hingga +85°C

Penuaan:

±3 ppm/tahun

Menyediakan kemampuan:

8Kpcs per hari

Menyoroti:

2520 mems osilator

mems osilator 80MHz

mems osc 220 MHz

Deskripsi Produk

SJK8209 2520 MEMS Oscillator dengan Frekuensi Tinggi 80 sampai 220 MHz Kinerja Tinggi ±10 sampai ±50 ppm untuk telekomunikasi, jaringan

Fitur

Setiap frekuensi antara 80.000001 dan 220 MHz dengan akurasi 6 angka desimal

100% penggantian drop-in pin-to-pin untuk osilator berbasis kuarsa

Jitter fase ultra-rendah: 0,5 ps (12 kHz sampai 20 MHz)

Stabilitas frekuensi setinggi ±10 PPM

Rentang suhu industri atau komersial yang diperluas

Output yang kompatibel dengan LVCMOS/LVTTL

Paket standar 4 pin: 2,5 x 2.0, 3,2 x 2.5, 5,0 x 3.2, 7,0 x 5,0 mm x mm

Keandalan silikon yang luar biasa 2 FIT atau 500 juta jam MTBF

Bebas dari Pb, sesuai dengan RoHS dan REACH

Waktu pengiriman yang sangat singkat

Aplikasi

SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, video, nirkabel

Komputer, penyimpanan, jaringan, telekomunikasi, kontrol industri

Spesifikasi

Jenis	SJK8209 Osilator MEMS Frekuensi Tinggi Berkinerja Tinggi
Jenis output	LVCMOS/LVTTL
Jangkauan Frekuensi	80-220MHz
Tegangan Pasokan	1.8V,2.5V,2.8V,3.3V
Stabilitas Frekuensi	± 10 ppm
Konsumsi Saat Ini	36mA maksimal.
Standby Current	70mA maksimal.
OE Matikan arus	31mA Max.
Suhu operasi	-40 ~ + 85 °C
Siklus Tugas	45 ~ 55%
Waktu Kebangkitan/Jatuh	2.0ns Max.
Tegangan Vol (Max.) / Voh (Min.)	10%Vcc / 90%Vcc
Tegangan Vil (Max.) / Vih (Min.)	30%Vcc / 70%Vcc
Input Pull-up Impedansi	250KΩ Max. (Pin1 Logic Tinggi)
Input Pull-up Impedansi	2MΩ Min. (Pin1 Logic Low)
Waktu Mulai	5ms maksimal.
Mengaktifkan/Menghilangkan Waktu	122ns Max.
Waktu Ulang	5ms maksimal.
Jitter Periode RMS	4ps maksimal.
Jitter Periode Puncak ke Puncak	30ps maksimal.
RMS Phase Jitter (12KHz ~ 20MHz)	2ps Max.
Suhu penyimpanan	-60~+150°C
Satuan kemasan	2016 / 2520 / 3225: 3000 pcs/reel 5032 / 7050: 1000 pcs/reel

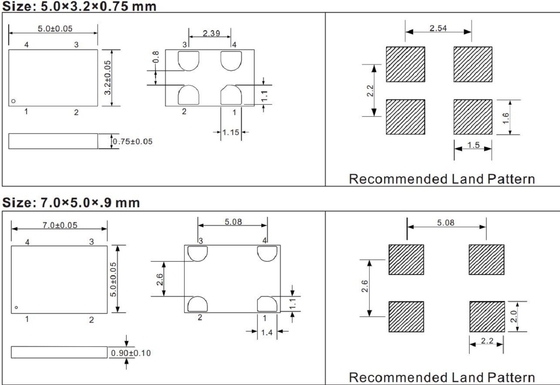

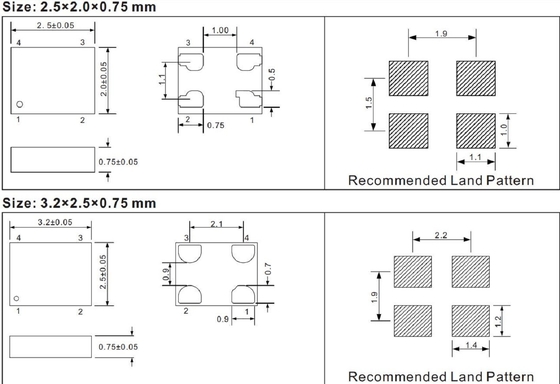

Dimensi [mm]

SJK8209 2520 MEMS Oscillator Dengan Frekuensi Tinggi 80 Sampai 220 MHz ±10 Sampai ±50 Ppm Untuk Telekomunikasi, Jaringan 0

SJK8209 2520 MEMS Oscillator Dengan Frekuensi Tinggi 80 Sampai 220 MHz ±10 Sampai ±50 Ppm Untuk Telekomunikasi, Jaringan 1

SJK8209 2520 MEMS Oscillator Dengan Frekuensi Tinggi 80 Sampai 220 MHz ±10 Sampai ±50 Ppm Untuk Telekomunikasi, Jaringan 3 +86-755-88352869

SJK8209 2520 MEMS Oscillator Dengan Frekuensi Tinggi 80 Sampai 220 MHz ±10 Sampai ±50 Ppm Untuk Telekomunikasi, Jaringan 4 Rita@q-crystal.com
