Nama merek:	SJK
Nomor Model:	SiT9121AC-2C2-33E125.000000T
MOQ:	100 PCS
Harga:	negotiable
Rincian kemasan:	3Kpcs/Gulungan atau 1Kpcs/Gulungan
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

SGS, RoHS, REACH

Model:

Keluaran LVDS Osilator MEMS SJK9121

Rentang frekuensi:

1~220MHz

Tegangan suplai:

2,25~3,63V

Jenis output:

LVDS

Stabilitas Frekuensi:

±30ppm

Ukuran:

5032

Aplikasi:

Ethernet 10G, SATA, Penyimpanan, Server, Telekomunikasi, Stasiun pangkalan, dll

Jenis Paket:

SMD

Waktu Mulai:

5 Ny

Penuaan:

+/- 3 ppm per tahun

Ukuran Paket:

5.0mm x 3.2mm

Fungsi Aktifkan Output:

Ya.

Jangkauan suhu operasi:

-40°C hingga +85°C

Beban keluaran:

50 ohm

Sesuai dengan RoHS:

Ya.

Fase Jitter Rms:

0.5 PS

Menyediakan kemampuan:

8Kpcs per hari

Menyoroti:

MEMS diferensial osilator

LVDSL diferensial osilator

220MHz Programmable Oscillator

Deskripsi Produk

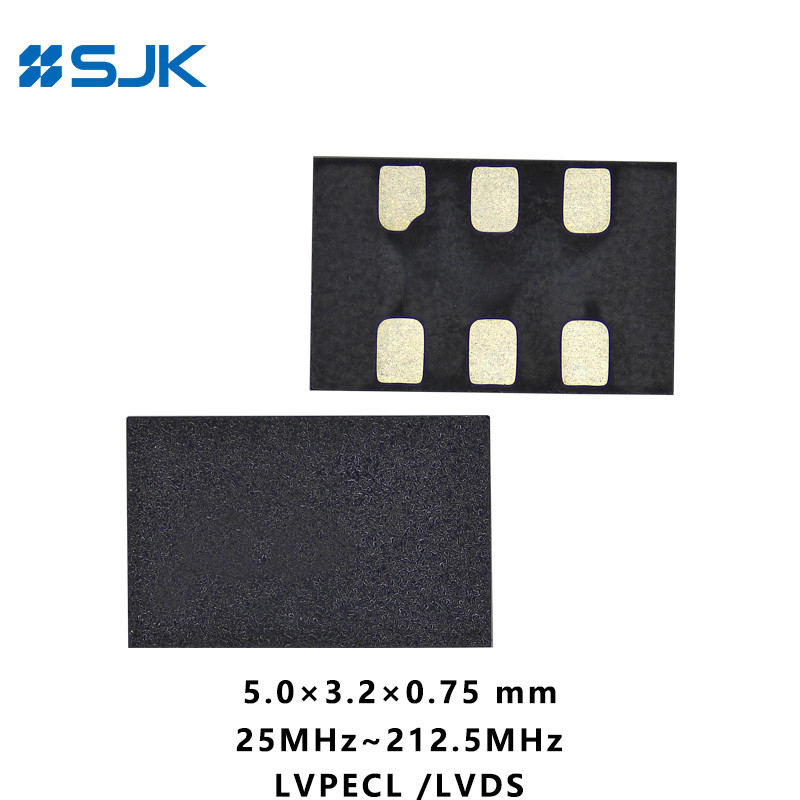

SMD 5032 Programmable MEMS LVDSL Differential Oscillator Dengan 6Pads Dukungan 1-220MHz 2.25-3.63V

Fitur

Setiap frekuensi dari 1MHz sampai 220MHz dengan akurasi 6 tempat desimal

Stabilitas frekuensi yang sangat baik hingga ± 10 ppm

0.6ps RMS fase jitter di atas 12KHz sampai 20MHz

Rentang suhu industri dan komersial yang diperluas

LVPECL, tipe sinyal output LVDS

Ukuran 3,2 x 2.5, 5,0 x 3.2, 7,0 × 5,0 mm

Pemasangan otomatis dan pemasangan arus kembali

Aplikasi: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server, dll

Memenuhi RoHS / Bebas Pb

Spesifikasi

Jenis	SiT9121 MEMS
Jenis output	LVPECL, LVDS
Jangkauan Frekuensi	1~220MHz
Tegangan Pasokan	2.5V, 3.3V, 2.25 ~ 3.62V
Stabilitas Frekuensi	±10ppm~±50ppm, atau tentukan
Suhu Operasi	-20~+70°C, -40~+85°C
Tegangan Masuk Tinggi (VIH)	70% Vdd
Tegangan Masuk Rendah (VIL)	30% Vdd
Input Pull-up Impedansi	250KΩ μ Max. (Pin1 Logic Tinggi)
Input Pull-up Impedansi	2MΩ Μin. (Pin1 Logic Low)
Waktu Mulai	10ms maksimal.
Waktu Ulang	10ms maksimal.
Siklus Tugas	45 ~ 55%
Konsumsi Saat Ini	69mA Max.
OE Matikan arus pasokan	35mA maksimal.
Output Disable Leakage Current	1 μA Max.
Standby Current	100 μA Max.
Arus Keluar Maksimal	30mA maksimal.
Tegangan tinggi output (VOH)	Vdd-1.1V
Output Low Voltage (VOL)	Vdd-1.9V
Output Differential Voltage Swing	2.0V Max.
Waktu Kebangkitan/Jatuh	700ps maksimal.
Mengaktifkan/menonaktifkan waktu OE	115ns Max.
Jitter Periode RMS	1.7 PS Max.
RMS Periode Jitter (Random)	0.85pS Max.
Rentang suhu penyimpanan	-60~+150°C
Unit Pengemasan	3225: 3000 pcs/reel 5032 / 7050: 1000 pcs./reel

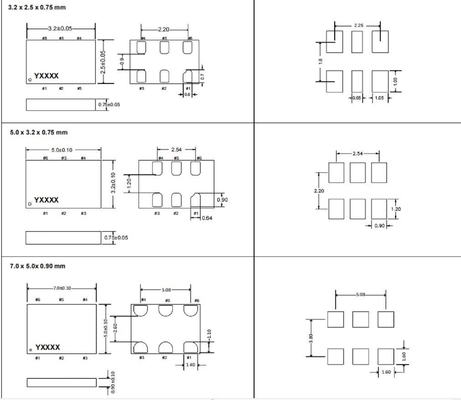

Dimensi [mm]

SMD 5032 Programmable MEMS LVDSL Differential Oscillator Dengan 6Pads Dukungan 1-220MHz 2.25-3.63V 0

SMD 5032 Programmable MEMS LVDSL Differential Oscillator Dengan 6Pads Dukungan 1-220MHz 2.25-3.63V 1

SMD 5032 Programmable MEMS LVDSL Differential Oscillator Dengan 6Pads Dukungan 1-220MHz 2.25-3.63V 2 +86-755-88352809, EXT 851

SMD 5032 Programmable MEMS LVDSL Differential Oscillator Dengan 6Pads Dukungan 1-220MHz 2.25-3.63V 3 Rita@q-crystal.com
