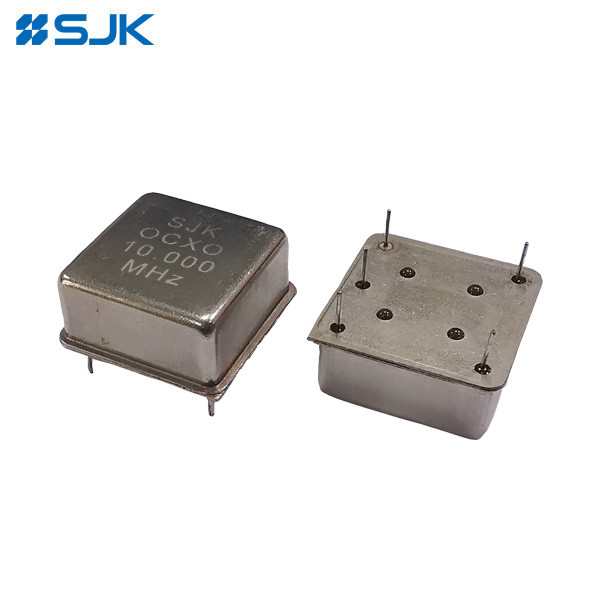

Dimensi 20,6 × 20,6 × 11,0 mm, Paket penutup semua logam melalui lubang
3.3V, 5V tegangan pasokan
Kristal SC-Cut
Jenis output: HCMOS
Rentang frekuensi tinggi: 5MHz~40MHz
Stabilitas ±10ppb di atas -40°C~+85°C
Kontrol tegangan (Electronic Frequency Tuning) tersedia
Aplikasi untuk SDH/SONET, Test & Instrumentation, Synthesizer, Digital Switch, Reference Timing Circuit, dll.
RoHS Compliant / Bebas Pb

Spesifikasi elektronik:

Artikel		Seri 3X DIP 20*20 OCXO
Bentuk Gelombang Output		HCMOS
Jangkauan Frekuensi		5MHz sampai 40MHz
Tegangan Pasokan		3.3V		5V
Toleran Kalibrasi Awal		± 500ppb (maks.)
		Vcon = +1,65V		Vcon = +2,5V
Jenis Potongan Kristal yang Digunakan		SC-Cut Crystal
Stabilitas Frekuensi	vs Suhu	±10ppb maksimum. di atas -30°C sampai +70°C
		±10ppb maksimum. di atas -30°C sampai +70°C
		±10 ppb maksimal. di atas -40°C sampai +85°C
	Vs Tegangan Pasokan	±10ppb maksimal (Vcc±5%)
	vs Waktu pemanasan	3 menit maksimal. Dalam ±50ppb dari frekuensi acuan
	vs Penuaan	± 0,5 pppb maksimal./setelah 30 hari; ± 50 pppb maksimal./tahun pertama; ± 300 pppb maksimal selama 10 tahun.
Kontrol tegangan di Pin 1 (EFC)	Jangkauan Penyesuaian Frekuensi	± 0,5 ppm menit, ± 2 ppm maksimal.
	Jangkauan Tegangan Kontrol	+1,65V±1,65V		+2,5V±2,5V
	Fungsi Transfer	Positif: Meningkatkan tegangan kontrol meningkatkan frekuensi output.
	Impedansi Masuk	100 KΩ menit.
	EFC Linearitas	± 10% maksimal.
Kekuatan	Pembuangan Daya (@25°C)	1.3Watt maksimum pada keadaan stabil; 800mA maksimum pada saat menyala
Output	Logika output tinggi (V)_Oh.)	+2,4V menit.		+3,5V menit.
	Logika output rendah (V)_OL)	+0,5V maksimal.		+0,5V maksimal.
	Siklus Tugas	45 ~ 55%
	Beban	15pF
	Waktu Bangkit / Waktu Jatuh	7nS max. (20% ~ 80% dari bentuk gelombang)
	Offset Fase Noise [20MHz] ((Typ.)	10Hz	100Hz	1KHz	10KHz
		-115dBc	-135dBc	-145dBc	-150dBc
Suhu operasi		-20~+70°C, -40~+85°C, atau tentukan
Suhu penyimpanan		-55~+125°C
Ukuran Paket (LWH)		20.620.611.0mm
Unit Pengemasan		1000 pcs/Kotak

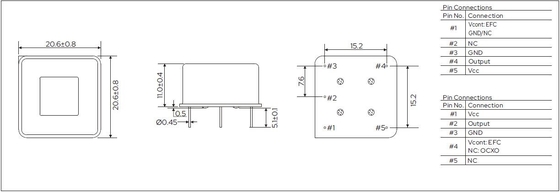

Dimensi:

3X Series Thru-Hole 20*20 OCXO Rentang Frekuensi Tinggi 5MHz-40MHz Stabilitas Tinggi 10ppb Untuk Telekomunikasi 0
