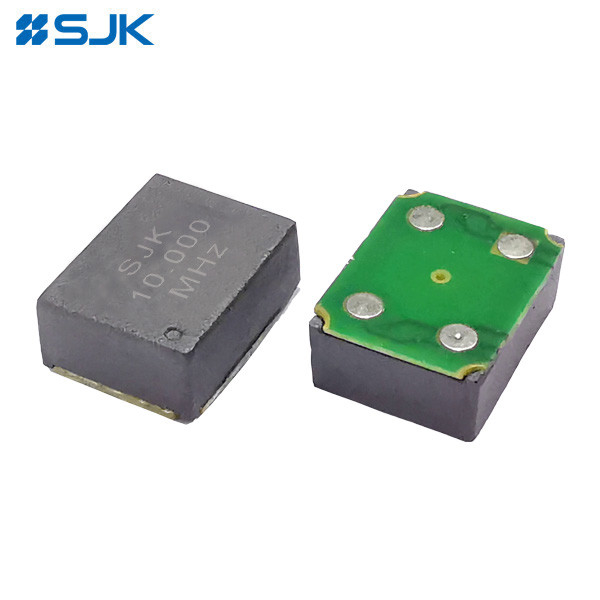

Name: High Stability Miniature 4-Pad SMD Package OCXO 1X Series SMD 9 X 7 Size OCXO Untuk Synthesizer Digital Switch
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Nama merek:	SJK
Nomor Model:	SMD 9*7 OCXO
MOQ:	1000 pcs
Harga:	Negotiate
Rincian kemasan:	1000 buah/Gulungan
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

SGS, RoHS, REACH

Artikel:

1X Seri SMD 9*7 OCXO

Frekuensi:

10MHz hingga 50MHz

Ukuran Paket:

9.7*7.5*4.1mm

Tegangan suplai:

3.3V /5V

Jenis output:

HCMOS / Gelombang Sinus Terpotong

Produk hijau:

Sesuai RoHS, Bebas Pb

Menyediakan kemampuan:

30K pcs per Bulan

Menyoroti:

4 pad ocxo oscillator

Oxo oscillator SMD 9 x 7

Switch ultra fase rendah kebisingan ocxo

Deskripsi Produk

Stabilitas Tinggi Paket SMD Miniatur 4-pad OCXO 1X Series SMD 9 * 7 Ukuran OCXO untuk Synthesizer Digital Switch

Fitur:

Dimensi 9,7×7,5×4,1mm, paket SMD 4-pad miniatur
3.3V, 5V tegangan pasokan
Stratum 3
Jenis output: Sine Wave /HCMOS yang dipotong
Rentang frekuensi tinggi: 10MHz~50MHz
±20ppb stabilitas di atas -40°C~+85°C
Kontrol tegangan (Electronic Frequency Tuning) tersedia
Aplikasi untuk sel kecil, Test & Instrumentation, Synthesizer, Digital Switch, perangkat telekomunikasi portabel, dll
RoHS Compliant / Bebas Pb

Spesifikasi elektronik:

Artikel		SMD seri 1X 9*7 OCXO
Bentuk Gelombang Output		HCMOS		Gelombang sinus yang dipotong
Jangkauan Frekuensi		10MHz sampai 50MHz		10MHz sampai 50MHz
Tegangan Pasokan		3.3V	5V	3.3V	5V
Toleran Kalibrasi Awal		± 500ppb (maks.)		± 500 ppb (maks.)
		Vcon = +1,65V	Vcon = +2,5V	Vcon = +1,65V	Vcon = +2,5V
Jenis Potongan Kristal yang Digunakan		IT-Cut Crystal
Stabilitas Frekuensi	vs Suhu	±10ppb (maks.) di atas -30°C sampai +70°C
		±20 ppb (maks.) di atas -40°C sampai +85°C
	Vs Tegangan Pasokan	±10ppb maksimal (Vcc±5%)
	vs Waktu pemanasan	5 menit maksimal. Dalam ± 0,1 ppm dari frekuensi acuan
	vs Penuaan	± 3,0ppb max./setelah 30 hari; ± 600ppb max./tahun pertama; ± 3ppm max. selama 10 tahun.
	Vs Reflow	± 1,0 ppm maksimal, 1 aliran kembali dan diukur 24 jam kemudian.
Kontrol tegangan di Pin 1 (EFC)	Jangkauan Penyesuaian Frekuensi	± 5 ppm menit.
	Jangkauan Tegangan Kontrol	+1,65V±1,65V		+2,5V±2,5V
	Fungsi Transfer	Positif: Meningkatkan tegangan kontrol meningkatkan frekuensi output.
	Impedansi Masuk	100 KΩ menit.
	EFC Linearitas	± 10% maksimal.
Kekuatan	Pembuangan Daya (@25°C)	0.4Watt maksimum pada keadaan stabil; 350mA maksimum pada saat menyala
Output	Logika output tinggi (V)_Oh.)	+2,4V menit.	+4,5V menit.	-	-
	Logika output rendah (V)_OL)	+0,4V maksimal.	+0,5V maksimal.	-	-
	Siklus Tugas	45 ~ 55%		-
	Beban	15pF		10KΩ//10pF ± 10%
	Tingkat Tegangan Keluar (Tinggi ke Puncak)	-	-	0.8Vp-p menit.
	Waktu Bangkit / Waktu Jatuh	7nS max. (20% ~ 80% dari bentuk gelombang)
	Offset Fase Noise [20MHz] ((Typ.)	10Hz	100Hz	1KHz	10KHz
		-98dBc	-126dBc	-145dBc	-152dBc
Suhu operasi		-20~+70°C, -40~+85°C, atau tentukan
Suhu penyimpanan		-55~+125°C
Ukuran Paket (LWH)		9.77.54.1mm
Unit Pengemasan		1000 pcs/Rol

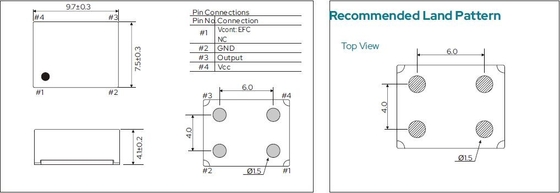

Dimensi:

High Stability Miniature 4-Pad SMD Package OCXO 1X Series SMD 9 X 7 Size OCXO Untuk Synthesizer Digital Switch 0
