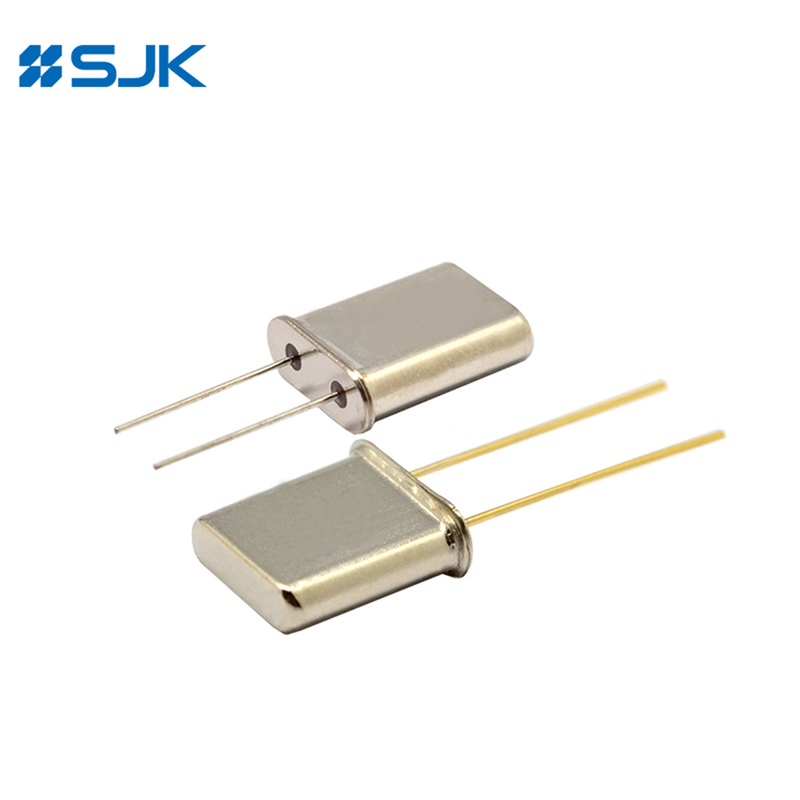

SJK-6A07289MCZ222ZA6 Quartz Crystal Resonator 7.289MHz

MOQ:	1000 pcs
Harga:	negotiable
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Dokumen:

6A-49U.pdf

Paket:

49U

Frekuensi:

7.289MHz

CL:

30pF

Toleransi Frekuensi pada 25℃:

±20ppm

Suhu Kerja:

-20~+70℃

Stabilitas Frekuensi:

±20ppm

Kuantitas min Order:

1000 pcs

Harga:

negotiable

Stok:

Kehabisan persediaan

Metode Pengiriman:

Ekspres

Deskripsi:

Unit kristal HC-49U dengan 7,289MHz 30pF ±20ppm -20~+70℃ ±20ppm

Syarat-syarat pembayaran:

T/T

Menyoroti:

resonator kristal kuarsa 7

289MHz

Resonator kristal kuarsa 150MHz

Deskripsi Produk

Unit kristal HC-49U dengan 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

6A Kristal

HC-49U hard case welded crystal.
Paket logam kedap udara memastikan keandalan tinggi.
Paket pita untuk operasi pengisian otomatis.

Spesifikasi

Jenis	6A Kristal melalui lubang
Jangkauan Frekuensi	1 ~ 150 MHz
Toleransi frekuensi (pada 25°C)	± 20 ppm, atau tentukan
Stabilitas frekuensi di atas suhu operasi	± 20 ppm, atau tentukan
Jangkauan suhu operasi	-20~+70°C, atau tentukan
Rentang suhu penyimpanan	-55~+125°C
Kapasitas Beban	16pF, 20pF, 30pF, 32pF, atau tentukan
Tingkat Drive	1 ~ 500μw (100μW Tip.)
Kapasitas Shunt (C0)	7pF Max.
Penuaan (pada 25°C)	± 3 ppm / tahun Max.
Unit Pengemasan	100 buah.

Resistensi seri setara (ESR)

Dasar		Overtone ke-3		Overtone ke-5
1~3,0MHz	350Ω Max.	20 ~ 25MHz	50Ω maksimal.	70~100MHz	60Ω Max.
3 ~ 3.5MHz	150Ω Max.	25 ~ 30MHz	40Ω Max.	100~125MHz	60Ω Max.
3.5~4.0MHz	90Ω Max.	30~75MHz	40Ω Max.	125 ~ 150MHz	60Ω Max.
4 ~ 7.0MHz	60Ω Max.	75~100MHz	60Ω Max.
7 ~ 15,0MHz	35Ω Max.
15 ~ 30MHz	25Ω Max.

SJK-6A07289MCZ222ZA6 Quartz Crystal Resonator 7.289MHz 0

Tag:

resonator kristal kuarsa 7

289MHz

Resonator kristal kuarsa 150MHz

Produk terkait

Video

High Precision 6I Series SMD5032 Glass Crystal Unit 8MHz hingga 54MHz Untuk PC PDA DSC USB Interface Card

Dapatkan Harga Terbaik

Video

6P Series M49SMD Crystal Unit 7 X 4mm Ukuran 6.7458MHz hingga 50MHz Untuk Perangkat Industri

Dapatkan Harga Terbaik

Video

UM-1 Crystal Resonator Support Low Frequency Dip Type

Dapatkan Harga Terbaik

Video

Low Profile SMD1210 Crystal Unit Untuk High Frequency Range Of 26MHz Untuk Wireless Communication System Device

Dapatkan Harga Terbaik

Video

SMD2016 Seri 7F Unit Kristal 16MHz hingga 96MHz Untuk Kinerja yang Lebih Baik

Dapatkan Harga Terbaik

Video

Ultra Miniature 7Y Series SMD1612 Crystal Unit 24MHz - 80MHz Untuk Perangkat Komunikasi

Dapatkan Harga Terbaik

Video

7E Series SMD2520 Crystal Unit 12MHz hingga 96MHz Presisi Tinggi Untuk Komunikasi Wireless

Dapatkan Harga Terbaik

Video

Miniatur Dan Ringan Seri 7U SMD3225 Seam Crystal Unit Stabilitas Frekuensi Tinggi Untuk Aplikasi Frekuensi Tinggi

Dapatkan Harga Terbaik

Resonator Kristal

Seri 6A, Unit Kristal HC-49/U

Seri 6B, Unit Kristal HC-49S/SS

Seri 6C, Unit Kristal HC-49SMD/49SSMD

Seri 6P HC-M49SMD Unit Kristal

Seri 6D, Unit Kristal UM-1

Seri 6Z, Unit Kristal Tipe Silinder

Seri 7S, SMD 1210 Seam Crystal Unit

Seri 7Y, SMD 1612 Seam Crystal Unit

Seri 7F, SMD 2016 Seam Crystal Unit

Seri 7E, SMD 2520 Seam Crystal Unit

Seri 7U, SMD 3225 Seam Crystal Unit

Seri 7I, SMD 5032 Seam Crystal Unit

Seri 6G, SMD 6035 Seam Crystal Unit

Seri 6F, SMD 7050 Seam Crystal Unit

Seri 7Z, SMD 2520 Glass Crystal Unit

Seri 7V, SMD 3225 Glass Crystal Unit

Seri 6I, SMD 5032 Glass Crystal Unit

SMD 6035 Unit Kristal Kaca

32.768KHz tuning fork kristal

Seri 7K, SMD 1610 Tuning Fork Crystal

Seri 7R, SMD 2012 Tuning Fork Crystal

Seri 7L, SMD 3215 Tuning Fork Crystal

Seri 7M, SMD 7015 Tuning Fork Crystal

Seri 6LC, SMD 8038 Tuning Fork Crystal

Seri 6LB, SMD 206B Tuning Fork Crystal

Seri 6K6, Through-Hole 2*6mm Tuning Fork Crystal

Seri 6K8, Through-Hole 3 * 8mm Tuning Fork Crystal

Osilator kristal

Seri 8N, SMD 1612 Crystal Oscillator

Seri 1N, SMD 2016 Crystal Oscillator

Seri 2N, SMD 2520 Crystal Oscillator

Seri 3N, SMD 3225 Crystal Oscillator

Seri 7N, SMD 5032 Crystal Oscillator

Seri 6N, SMD 7050 Crystal Oscillator

Seri 9N, SMD 1490 Crystal Oscillator

Seri 6MF, Through-Hole Full Size Crystal Oscillator

Seri 6MH, Thru-Hole Half Size Crystal Oscillator

Osilator Diferensial

Seri 3J, SMD 3225 LVPECL Output Oscillator

Seri 3D, SMD 3225 LVDS Output Oscillator

Seri 3H, SMD 3225 HCSL Output Oscillator

Seri 5J, SMD 5032 LVPECL Output Oscillator

Seri 5D, SMD 5032 LVDS Output Oscillator

Seri 5H, SMD 5032 HCSL Output Oscillator

Seri 7J, SMD 7050 LVPECL Output Oscillator

Seri 7B, SMD 7050 LVDS Output Oscillator

Seri 7H, SMD 7050 HCSL Output Oscillator

Seri 9J, SMD 1490 LVPECL Output Oscillator

Seri 9D, SMD 1490 LVDS Output Oscillator

Oxo

Seri 1X, SMD 9*7 Ukuran OCXO

Seri 9X, SMD 14*9*5 Ukuran OCXO

Seri 5X, SMD 25*22*11 Ukuran OCXO

Seri 2X, Through-hole OCXO

Seri 3X, Through-hole 20*20 OCXO

Seri 9M, Through-hole 25*25*12 OCXO

Seri 6X, Through-hole 36*27*12 Ukuran OCXO

TCXO/VC-TCXO

Seri 7X, SMD 2016 TCXO / VC-TCXO

Seri 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sinus Wave

Seri 7T, SMD 3225 TCXO / VC-TCXO CMOS

Seri 5T, SMD 5032 TCXO / VC-TCXO

Seri 8T, SMD 7050 TCXO / VC-TCXO

Seri 9T, SMD 1490 TCXO / VC-TCXO

Seri 6T, Through-hole TCXO / VC-TCXO

Seri 1T SMD 1612 TCXO/VC-TCXO

Seri 8W SMD 3225 TCXO /VC-TCXO (Clipped sine wave)

Seri 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Seri 3S, SMD 3225 CMOS Output VCXO

Seri 3P, SMD 3225 LVPECL Output VCXO

Seri 5S, SMD 5032 CMOS Output VCXO

Seri 5P, SMD 5032 LVPECL Output VCXO

Seri 5V, SMD 5032 LVDS Output VCXO

Seri 6S, SMD 7050 CMOS Output VCXO

Seri 7P, SMD 7050 LVPECL Output VCXO

Seri 6V, SMD 7050 LVDS Output VCXO

Seri 9S, SMD 1490 CMOS Output VCXO

Seri 9P, SMD 1490 LVPECL Output VCXO

Seri 9X, SMD 1495 Ukuran OCXO

Seri 5X, SMD 252211 Ukuran OCXO

Seri 9M, Through-hole 252512 OCXO

Seri 6X, Through-hole 362712 Ukuran OCXO
