Nomor Bagian		Keakuratan Frekuensi (pada 25°C)	Resonator Impedansi	Frekuensi Stabilitas	Penuaan Selama Sepuluh Tahun	Kapasitas Beban C1 (pF)	Kapasitas Beban C2 (pF)
Jenis DIP	Jenis SMD	Keakuratan Frekuensi (pada 25°C)	Resonator Impedansi	Frekuensi Stabilitas	Penuaan Selama Sepuluh Tahun	Kapasitas Beban C1 (pF)	Kapasitas Beban C2 (pF)
ZTB190~249E		± 1KHz	¢20	± 0,3%	± 0,3%	330	470
ZTB250~374E		± 1KHz	¢20	± 0,3%	± 0,3%	220	470
ZTB375~429E	ZTB375~429Y	± 1KHz	¢20	± 0,3%	± 0,3%	120	470
ZTB430 ~ 509E	ZTB430 ~ 509Y	± 2KHz	¢20	± 0,3%	± 0,3%	100	100
ZTB510~699E	ZTB510~699Y	± 2KHz	¢20	± 0,3%	± 0,3%	100	100
ZTB700~1250E	ZTB700~1250Y	± 0,5%	¢70	± 0,3%	± 0,3%	100	100

Dimensi [mm]

Jenis DIP

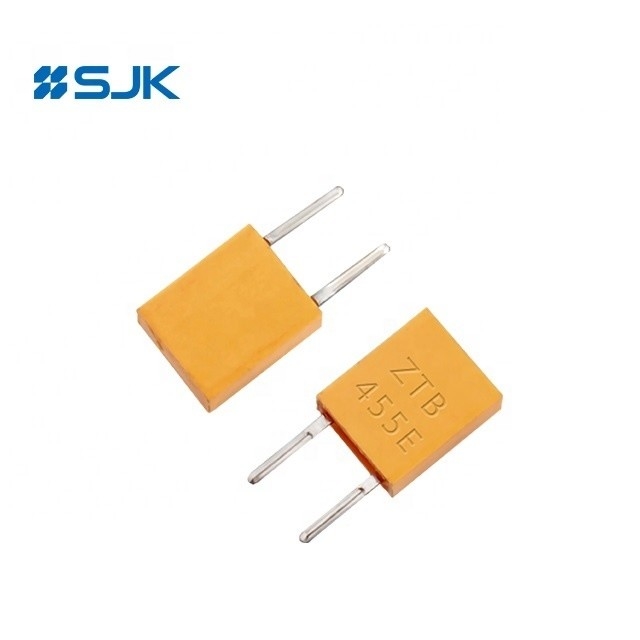

Resonator Keramik Tipe ZTB DIP SMD dengan Stabilitas Frekuensi Plusmn 0,3% 0

Jangkauan frekuensi (KHz)	Lebar W (mm)	Ketebalan T (mm)	Ketinggian H (mm)	Ruang Timah S (mm)	Panjang Lead L (mm)
190 ~ 249	13.5	3.8	14.7	10.0	8.0
250 ~ 374	11.0	3.8	12.2	10.0	7.0
375 ~ 400	7.9	3.6	9.3	7.7	7.0
401 ~ 699	7.0	3.5	9.0	5.0	4.0 (6.0)
700 ~ 1250	5.2	2.8	6.8	2.5	3.5

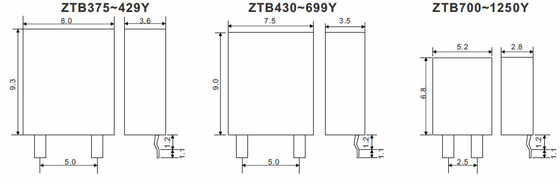

Jenis SMD

Resonator Keramik Tipe ZTB DIP SMD dengan Stabilitas Frekuensi Plusmn 0,3% 1
