Item/Jenis		Seri 6RF (ukuran penuh 14Pin DIP VCXO)
Paket		Semua logam, tertutup hermetis, paket welt
Tegangan Pasokan		3.3V	5V
Jangkauan Frekuensi		1~80MHz
Stabilitas Frekuensi		±25ppm, ±50ppm, atau tentukan
Suhu operasi		-20~+70°C, -40~+85°C, atau tentukan
Suhu penyimpanan		-55~+125°C
Beban		15pF, atau tentukan
	Tegangan Voh	3.0V Min.	4.5V Min.
	Tegangan Tegangan	0.3V Max.	0.4V Max.
	Ioh saat ini	-4.0mA	-8,0mA
	Iol saat ini	4.0mA	8.0mA
	Siklus Tugas	40 ~ 60%
	Waktu Naik / Turun	5 inci maksimal.
Pengendalian Frekuensi		Karakteristik Transfer Positif
	Kemampuan menarik	± 50 ppm, ± 100 ppm, ± 150 ppm, ± 200 ppm Min.
	Tegangan Kontrol	0.3Vdc sampai 3.0Vdc	0.5Vdc sampai 4.5Vdc
	Tegangan Pusat	1.65Vcc	2.5Vcc
	Linearitas Monoton	< ± 15%	< ± 15%
	Impedansi Masuk	50K ohm Normal
Pasokan arus		40mA maksimal.	60mA maksimal.
Jenis output		CMOS
Unit Pengemasan		100 pcs.

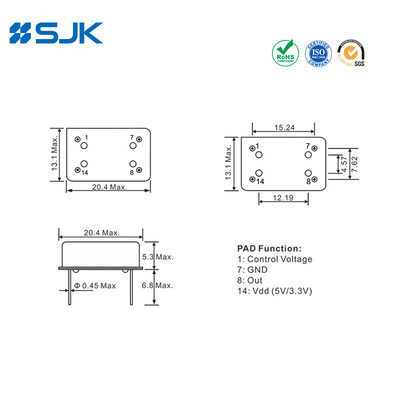

Ukuran [mm]

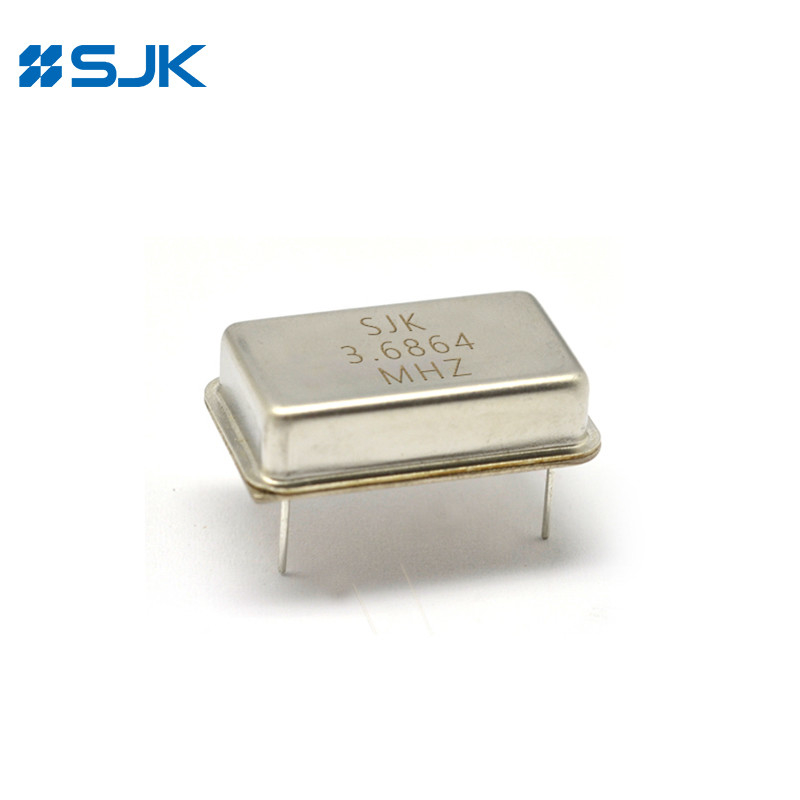

Through-Hole Full-Size 14Pin DIP VCXO Dengan Output CMOS 3.3V Atau 5V Dengan 20,4*13,1mm 0

Through-Hole Full-Size 14Pin DIP VCXO Dengan Output CMOS 3.3V Atau 5V Dengan 20,4*13,1mm 1 +86-755-88352869

Through-Hole Full-Size 14Pin DIP VCXO Dengan Output CMOS 3.3V Atau 5V Dengan 20,4*13,1mm 2 Rita@q-crystal.com

Tag:

Melalui Hole vcxo sirkuit

14Pin vcxo sirkuit

Osilator kristal permukaan 5V
